در سیستمهای لولهکشی صنعتی، اتصال مطمئن و قابلاعتماد اجزای مختلف اهمیت زیادی دارد. لولهها، شیرآلات، پمپها، تجهیزات تحت فشار و سایر اجزای یک سیستم پایپینگ باید به شکلی به یکدیگر متصل شوند که علاوه بر تحمل فشار و دما، امکان تعمیر، بازرسی و تعویض قطعات نیز وجود داشته باشد. یکی از پرکاربردترین روشهای اتصال در چنین سیستمهایی، استفاده از فلنج است.
فلنج یک قطعه مکانیکی است که معمولاً به صورت یک دیسک یا حلقه فلزی ساخته میشود و با استفاده از پیچ و مهره، دو بخش از سیستم لولهکشی را به یکدیگر متصل میکند. در بسیاری از اتصالات فلنجی، یک واشر نیز بین دو سطح قرار میگیرد تا از نشت سیال جلوگیری شود.
فلنجها در صنایع مختلفی مانند نفت و گاز، پتروشیمی، نیروگاهها، صنایع شیمیایی، آب و فاضلاب، تأسیسات ساختمانی و سیستمهای انتقال سیالات مورد استفاده قرار میگیرند. البته همه فلنجها عملکرد یکسانی ندارند و شکل، روش اتصال، ابعاد، جنس و کلاس فشاری آنها با توجه به محل استفاده متفاوت است.
انتخاب نوع مناسب این قطعه مستقیماً روی ایمنی، آببندی و طول عمر سیستم تأثیر دارد. به همین دلیل آشنایی با انواع فلنج در پایپینگ میتواند به مهندسان، تکنسینها و خریداران تجهیزات صنعتی کمک کند تا انتخاب دقیقتری داشته باشند.

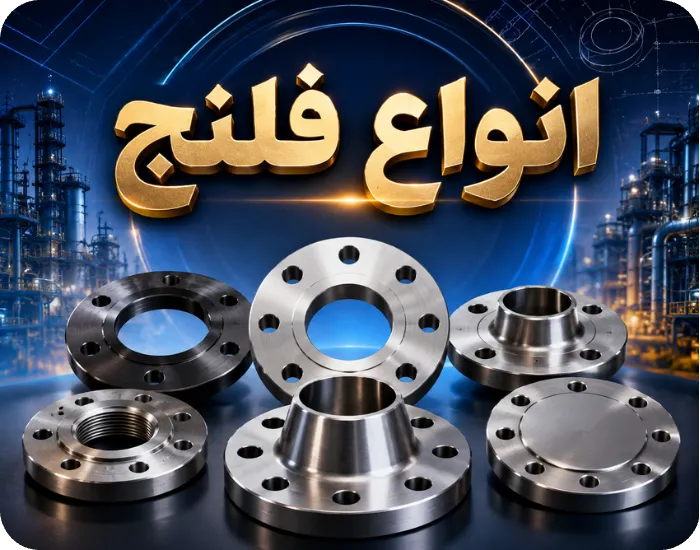

فلنجها را میتوان بر اساس نحوه اتصال به لوله، شکل ظاهری، کاربرد و استاندارد ساخت دستهبندی کرد. در بازار تجهیزات پایپینگ، مدلهایی مانند اسلیپون، گلودار، عینکی و گلودار جوشی از جمله نمونههای شناختهشده هستند.
هرکدام از این مدلها برای شرایط مشخصی طراحی شدهاند. برای مثال، یک فلنج اسلیپون ممکن است برای بسیاری از خطوط عمومی انتخاب مناسبی باشد، در حالی که در خطوطی با فشار و دمای بالا استفاده از فلنج گلودار جوشی گزینه مطمئنتری خواهد بود.
فلنج اسلیپون (Slip On Flange) یکی از انواع رایج فلنج در سیستمهای پایپینگ است. طراحی این مدل به گونهای است که لوله از داخل فلنج عبور میکند و سپس فلنج در محل موردنظر قرار گرفته و با جوش به لوله متصل میشود.
یکی از مهمترین دلایل محبوبیت در هنگام خرید فلنج اسلیپون، نصب نسبتاً ساده آن است. در این مدل برخلاف برخی فلنجهای دیگر، لوله داخل فلنج قرار میگیرد و موقعیت آن تا حدی قابلیت تنظیم دارد. همین ویژگی باعث شده است که استفاده از آن در بسیاری از پروژههای صنعتی و تأسیساتی متداول باشد.
فلنجهای اسلیپون معمولاً برای خطوطی با فشار و دمای پایین تا متوسط کاربرد دارند. البته انتخاب نهایی آنها باید بر اساس طراحی سیستم، استاندارد پروژه، کلاس فشاری و جنس سیال انجام شود.
از مزایای این نوع میتوان به موارد زیر اشاره کرد:
با وجود این مزایا، نحوه جوشکاری اسلیپون اهمیت زیادی دارد. اجرای نامناسب جوش میتواند باعث کاهش استحکام اتصال یا ایجاد نشتی در زمان بهرهبرداری شود. بنابراین کیفیت جوش و رعایت الزامات استاندارد باید جدی گرفته شود.
فلنج اسلیپون در صنایع آب، بخار، تأسیسات مکانیکی، خطوط انتقال سیالات و برخی کاربردهای نفت و گاز مورد استفاده قرار میگیرد.
فلنج گلودار (Weld Neck Flange) دارای یک بخش مخروطی یا گردن بلند است که به بدنه اصلی فلنج متصل میشود. این گردن در زمان نصب به لوله جوش داده شده و باعث انتقال مناسبتر تنش از فلنج به لوله میشود.
طراحی خاص این مدل باعث شده است که فلنج گلودار در سیستمهایی که فشار، دما یا بارهای مکانیکی بیشتری وجود دارد، مورد توجه قرار بگیرد. گردن فلنج همچنین به همراستا شدن اتصال کمک کرده و در صورت اجرای صحیح، اتصال مستحکم و قابلاعتمادی ایجاد میکند.
یکی از ویژگیهای مهم این مدل، مقاومت مناسب در برابر تنشهای ناشی از فشار داخلی، تغییرات دما و نیروهای واردشده به سیستم است. به همین دلیل در خطوط حساس صنعتی، استفاده از فلنج گلودار میتواند نسبت به مدلهای سادهتر مزیت داشته باشد.
از کاربردهای متداول این مدل میتوان به خطوط فرایندی، پالایشگاهها، پتروشیمی، نیروگاهها و برخی سیستمهای انتقال سیالات با شرایط کاری سخت اشاره کرد.
البته باید توجه داشت که فلنج گلودار معمولاً نسبت به مدلهایی مانند اسلیپون، هزینه ساخت و نصب بیشتری دارد. علاوه بر این، جوشکاری آن نیازمند دقت و مهارت مناسب است.
فلنج عینکی (Spectacle Blind Flange) از نظر طراحی با فلنجهای معمولی تفاوت دارد و بیشتر با هدف جداسازی و مسدود کردن مسیر جریان در خطوط پایپینگ استفاده میشود.
این قطعه ظاهری شبیه عدد هشت یا عینک دارد و از دو بخش اصلی تشکیل شده است: یک قسمت توپر برای مسدود کردن مسیر و یک قسمت حلقهای که امکان عبور سیال را فراهم میکند. این دو بخش به وسیله یک قسمت باریک به یکدیگر متصل هستند.
مهمترین مزیت خرید فلنج عینکی این است که اپراتور میتواند با تغییر وضعیت آن، مسیر را باز یا کاملاً مسدود کند. به این ترتیب برای تعمیرات، سرویس تجهیزات یا ایزوله کردن بخشی از خط، نیازی به خارج کردن کامل قطعه از سیستم نیست.
فلنجهای عینکی بهخصوص در خطوطی که ایمنی و امکان ایزولهسازی اهمیت زیادی دارد، کاربرد دارند. در زمان قرار گرفتن بخش توپر در مسیر، جریان سیال به طور کامل متوقف میشود.
از این مدل میتوان در صنایع نفت، گاز، پتروشیمی، نیروگاهها و برخی خطوط فرایندی استفاده کرد.
البته هنگام انتخاب فلنج عینکی باید پارامترهایی مانند سایز خط، کلاس فشاری، جنس قطعه، دمای کاری و نوع سیال در نظر گرفته شود. همچنین عملیات جابهجایی یا تغییر وضعیت آن باید مطابق دستورالعملهای ایمنی انجام شود.
فلنج گلودار جوشی یکی از انواع فلنجهایی است که برای اتصال به لوله از جوش لب به لب استفاده میکند. در بسیاری از منابع، این مدل با عنوان Weld Neck Flange نیز شناخته میشود.
در این نوع اتصال، انتهای لوله و گردن فلنج در امتداد یکدیگر قرار گرفته و به صورت لب به لب جوش داده میشوند. این ساختار باعث میشود انتقال تنش در محل اتصال به شکل مناسبی انجام شود.
فلنج گلودار جوشی برای شرایطی مناسب است که سیستم با فشار یا دمای بالا، سیکلهای حرارتی، ارتعاش یا تنشهای مکانیکی قابلتوجه مواجه است. به همین دلیل در بسیاری از خطوط حساس صنعتی، این مدل نسبت به گزینههای سادهتر ترجیح داده میشود.
یکی از نکات مهم در استفاده از این فلنج، کیفیت جوش است. اتصال باید توسط نیروی متخصص و مطابق روش جوشکاری مشخصشده برای متریال و شرایط کاری انجام شود. همچنین کنترلهای کیفی مانند بازرسی جوش، در پروژههای حساس اهمیت ویژهای دارد.
از مزایای فلنج گلودار جوشی میتوان به استحکام بالا، عملکرد مناسب در فشار و دمای بالا و مقاومت مطلوب در برابر تنشهای مکانیکی اشاره کرد. در مقابل، هزینه تهیه و نصب آن معمولاً بیشتر بوده و فرآیند اجرای اتصال نیز به دقت بالاتری نیاز دارد.

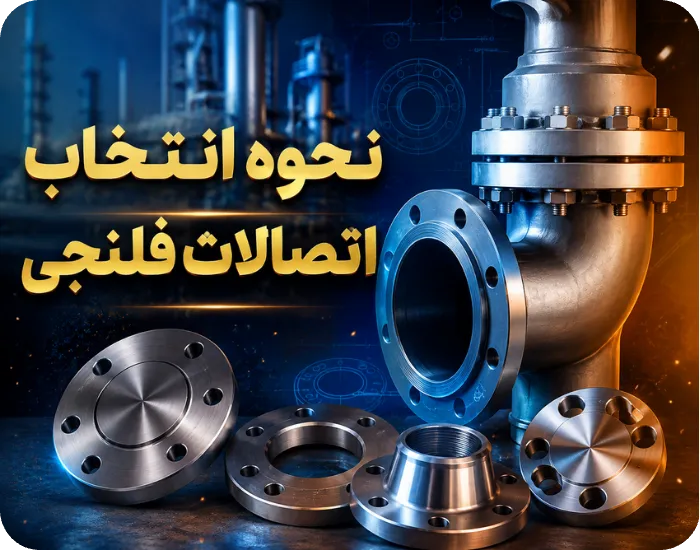

انتخاب یک اتصال فلنجی مناسب تنها بر اساس سایز لوله یا قیمت قطعه انجام نمیشود. برای اینکه اتصال در طول زمان عملکرد مطمئنی داشته باشد، باید چند پارامتر فنی به صورت همزمان بررسی شوند.
یکی از مهمترین موارد، فشار کاری خط است. هر فلنج برای یک محدوده مشخص از فشار طراحی میشود و انتخاب کلاس فشاری باید متناسب با فشار واقعی سیستم باشد.
کلاسهای فشاری مانند 150، 300، 600 و بالاتر در پروژههای مختلف مورد استفاده قرار میگیرند. البته عدد کلاس را نباید به صورت مستقیم معادل فشار کاری بر حسب یک واحد خاص در نظر گرفت؛ ظرفیت واقعی به عواملی مانند جنس فلنج و دمای کاری نیز وابسته است.
افزایش دما میتواند روی استحکام مکانیکی فلنج و قابلیت تحمل فشار آن تأثیر بگذارد. بنابراین هنگام انتخاب باید علاوه بر فشار، حداکثر و حداقل دمای کاری سیستم نیز بررسی شود.
در خطوط بخار، فرایندهای حرارتی و صنایع نفت و گاز، این موضوع اهمیت بیشتری پیدا میکند.
جنس فلنج باید با شرایط محیطی و نوع سیال سازگار باشد. فلنجها ممکن است از کربن استیل، فولادهای آلیاژی، استنلس استیل و سایر متریالهای مهندسی ساخته شوند.
برای مثال، در محیطهایی که خوردگی اهمیت بالایی دارد، استفاده از متریال مقاوم در برابر خوردگی میتواند طول عمر اتصال را افزایش دهد.
قطر اسمی لوله و ابعاد فلنج باید با یکدیگر هماهنگ باشند. انتخاب اشتباه سایز میتواند باعث ایجاد مشکل در نصب، عدم همراستایی و حتی نشتی شود.
به همین دلیل بهتر است هنگام خرید، سایز اسمی خط، قطر خارجی لوله و استاندارد ابعادی فلنج بررسی شود.
شرایط پروژه تعیین میکند که کدام نوع اتصال مناسبتر است. برای خطوط عمومی ممکن است فلنج اسلیپون گزینه مناسبی باشد، اما در سیستمهای حساس با فشار و دمای بالا، فلنج گلودار جوشی معمولاً انتخاب مهندسیتری محسوب میشود.
اگر هدف اصلی مسدود کردن و ایزوله کردن مسیر باشد نیز فلنج عینکی میتواند گزینه مناسبی باشد.
استاندارد یکی از مهمترین موارد هنگام خرید فلنج است. استانداردهای مختلفی برای طراحی، ابعاد، فشار و مشخصات فلنجها وجود دارد.
استانداردهای ASME، ANSI، DIN و EN از جمله استانداردهایی هستند که در پروژههای مختلف مورد استفاده قرار میگیرند. بنابراین پیش از خرید باید مشخص شود که تجهیزات پروژه بر اساس کدام استاندارد طراحی شدهاند.
سطح تماس فلنج با واشر نیز اهمیت زیادی دارد. مدلهایی مانند Raised Face یا RF و Flat Face یا FF در کاربردهای مختلف مورد استفاده قرار میگیرند.
انتخاب سطح مناسب باید با نوع فلنج مقابل، واشر و شرایط کاری سیستم هماهنگ باشد. استفاده از ترکیب نامناسب میتواند روی کیفیت آببندی اثر منفی بگذارد.
فلنج به تنهایی وظیفه آببندی کامل اتصال را بر عهده ندارد و در بسیاری از اتصالات از گسکت یا واشر استفاده میشود. نوع واشر باید با فشار، دما و ماهیت سیال سازگار باشد.
انتخاب گسکت نامناسب حتی در صورت استفاده از فلنج باکیفیت میتواند باعث نشتی شود.
در محیطهای مرطوب، خورنده، دارای مواد شیمیایی یا دمای بالا، انتخاب متریال و پوشش مناسب اهمیت بیشتری پیدا میکند. شرایط محیطی میتواند روی خوردگی، عمر مفید و عملکرد اتصال تأثیر بگذارد.
به همین دلیل انتخاب فلنج باید بخشی از فرآیند طراحی سیستم باشد، نه صرفاً یک تصمیم خرید.
جهت آشنایی و راهنمایی انتخاب اتصالات فلزی مطالعه نمایید.
فلنجها یکی از مهمترین اجزای سیستمهای پایپینگ هستند و نقش آنها تنها به اتصال دو لوله محدود نمیشود. امکان باز و بسته کردن اتصالات، دسترسی آسانتر برای تعمیرات، اتصال تجهیزات مختلف و ایجاد آببندی مناسب، فلنجها را به گزینهای کاربردی در بسیاری از صنایع تبدیل کرده است.
در میان مدلهای مختلف، فلنج اسلیپون به دلیل نصب نسبتاً ساده و کاربرد گسترده، در بسیاری از خطوط عمومی استفاده میشود. فلنج گلودار و بهخصوص فلنج گلودار جوشی برای شرایطی که استحکام اتصال و تحمل تنش اهمیت بیشتری دارد، انتخاب مناسبتری هستند. از طرف دیگر، فلنج عینکی بیشتر برای جداسازی و ایزوله کردن مسیر جریان مورد استفاده قرار میگیرد.
برای انتخاب صحیح، نباید تنها به قیمت یا ظاهر فلنج توجه کرد. فشار و دمای کاری، سایز لوله، جنس قطعه، استاندارد ساخت، نوع سطح فلنج، گسکت و شرایط محیطی همگی باید در نظر گرفته شوند.
در نهایت، بهترین فلنج الزاماً گرانترین مدل نیست؛ بلکه قطعهای است که مشخصات فنی آن با شرایط واقعی خط و الزامات پروژه مطابقت داشته باشد. انتخاب دقیق و اصولی اتصالات فلنجی میتواند احتمال نشتی، خرابی اتصال و توقف ناخواسته سیستم را کاهش داده و به افزایش ایمنی و طول عمر مجموعه پایپینگ کمک کند.
