اتصالات لولهکشی از اجزای کلیدی و پراستفاده در سیستمهای صنعتی به شمار میآیند که نقش مهمی در انتقال ایمن سیالات دارند. در میان انواع اتصالات، فلنج به عنوان یکی از مهمترین و پرکاربردترین قطعات شناخته میشود؛ بهویژه در صنایع نفت، گاز و پتروشیمی که دقت، استحکام و ایمنی در آنها اهمیت بالایی دارد. با این حال، کاربرد فلنج ها صرفاً به این حوزهها محدود نبوده و در طیف وسیعی از صنایع و تأسیسات مورد استفاده قرار میگیرند. در این بخش، به بررسی جامع انواع فلنج، مشخصات فنی، کاربردها، استانداردها و سایر نکات مرتبط با این اتصال مهم پرداخته خواهد شد.
فلنج (Flange) یکی از مهمترین اتصالات صنعتی در سیستمهای لولهکشی است. این تجهیزات قطعه ای دیسک شکل با لب ههای مشخص طراحی و از متریالهایی مانند فولاد، چدن و آلیاژهای مختلف تولید میشود. این اتصال دارای سطحی صاف، یک حفره مرکزی متناسب با قطر لوله و تعدادی سوراخ پیرامونی برای نصب پیچ و مهره است. وظیفه اصلی فلنج، ایجاد اتصالی ایمن، مستحکم و در عین حال قابل جداسازی بین لولهها، شیرآلات و تجهیزات صنعتی مختلف میباشد.
قابلیت جداسازی و تعمیر آسان: برخلاف اتصالات جوشی که دائمی هستند، فلنجها به کمک پیچ و مهره بسته میشوند و امکان باز و بسته کردن سریع آنها برای تعمیر، نگهداری و بازرسی فراهم است.
تحمل فشار و دمای بالا: فلنجها در کلاسهای فشاری متنوع و با متریالهای گوناگون تولید میشوند و قابلیت استفاده در شرایط سخت عملیاتی با فشار و دمای بالا را دارند.

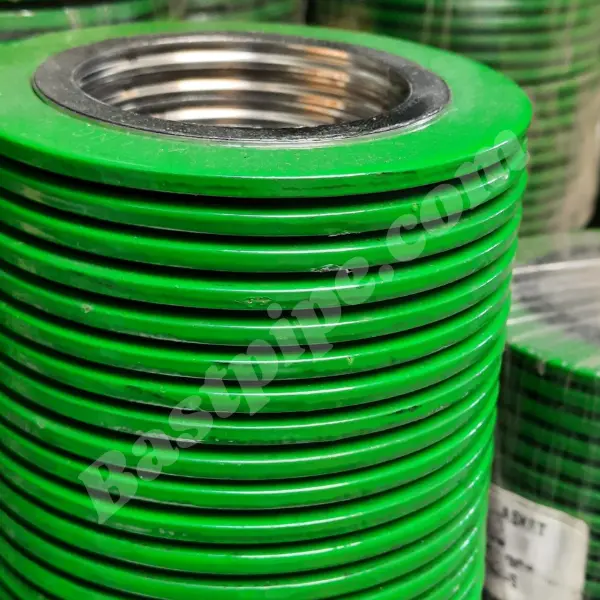

آببندی مطمئن: استفاده از واشر یا گسکت بین دو فلنج باعث ایجاد آببندی کامل شده و از نشتی سیالات جلوگیری میکند.
تنوع گسترده در طراحی و کاربرد: فلنجها در انواع مختلفی نظیر فلنج گلودار، اسلیپآن، ساکتولد، رزوهای و کور تولید میشوند که هرکدام متناسب با نوع سیال و شرایط کاری انتخاب میگردند.
فلنجها به دلیل استحکام، ایمنی و انعطافپذیری بالا، در صنایع مختلف مورد استفاده قرار میگیرند، از جمله:
صنایع نفت، گاز و پتروشیمی: جهت اتصال خطوط انتقال سیالات با فشار و دمای بالا.
صنایع نیروگاهی: برای اتصال لولههای آب، بخار و سیالات فرآیندی در نیروگاهها.
صنایع آب و فاضلاب: در شبکههای انتقال آب، فاضلاب و تأسیسات تصفیهخانهها.
ساختمانسازی و تأسیسات مکانیکی: در سیستمهای آبرسانی، فاضلاب و تهویه مطبوع ساختمانها.
صنایع دریایی: برای اتصال لولهها در کشتیها، اسکلهها و سکوهای حفاری دریایی.
این ویژگیها باعث شده است فلنج به عنوان یکی از پرکاربردترین و ضروریترین اتصالات لولهکشی صنعتی شناخته شود و نقش مهمی در افزایش ایمنی و کارایی سیستمها ایفا کند.
فلنجها از نظر ساخت و متریال، تنوع بالایی دارند و متناسب با شرایط کاری مختلف تولید میشوند. بخش عمده فلنجهای مورد استفاده در صنایع، از فولاد ریختهگری، چدن و فولاد فورج (آهنگریشده) ساخته میشوند. فلنجهای فولادی به دلیل استحکام مکانیکی بالا، گزینهای مناسب برای کاربردهایی با فشار و دمای بالا به شمار میآیند. در مقابل، فلنجهای چدنی در برابر برخی تنشهای مکانیکی مقاومت کمتری داشته و ممکن است در شرایط نامناسب دچار ترکخوردگی یا شکست شوند.
برای انتخاب فلنج مناسب در سیستمهای لولهکشی، بررسی مشخصات فنی آن اهمیت زیادی دارد. مهمترین ویژگیهای قابل توجه عبارتاند از:
ابعادی نظیر قطر داخلی، قطر خارجی، تعداد و قطر سوراخهای پیچ و همچنین قطر پیچها از پارامترهای اصلی در تعیین سایز فلنج محسوب میشوند. انتخاب سایز فلنج بر اساس استانداردهای فنی معتبر و متناسب با فشار کاری سیستم انجام میگیرد.
ضخامت فلنج نقش مستقیمی در میزان تحمل فشار و ایمنی اتصال دارد. هرچه ضخامت فلنج بیشتر باشد، مقاومت آن در برابر فشار بالاتر خواهد بود. ضخامت باید به گونهای انتخاب شود که در زمان بهرهبرداری، از تغییر شکل لوله و اتصال جلوگیری شود.
جنس فلنج یکی از عوامل کلیدی در عملکرد و طول عمر آن است. با توجه به شرایط کاری مانند فشار، دما، رطوبت و نوع سیال، انتخاب متریال مناسب اهمیت ویژهای دارد. فلنجها بسته به کاربرد، از متریالهایی نظیر فولاد، چدن، آلومینیوم، برنج، برنز و پلیاتیلن تولید میشوند که هرکدام ویژگیها و کاربردهای خاص خود را دارند.
در ادامه، به بررسی مزایا و معایب اتصالات فلنجدار پرداخته خواهد شد تا انتخابی دقیقتر و آگاهانهتر برای کاربردهای صنعتی فراهم شود.
برای اتصال لولهها به یکدیگر یا به تجهیزات صنعتی، معمولاً از دو روش جوشکاری و اتصالات فلنجی استفاده میشود. اگرچه اجرای اتصالات فلنجی در مقایسه با جوشکاری هزینه بالاتری دارد، اما به دلیل مزایای فنی و عملیاتی متعدد، در بسیاری از پروژههای صنعتی به عنوان گزینهای کارآمدتر و مطمئنتر انتخاب میشود.
مهمترین مزایای اتصالات فلنجی عبارتاند از:
سهولت و سرعت در مونتاژ: نصب اتصالات فلنجی در مقایسه با جوشکاری سادهتر بوده و بهویژه در فضاهای محدود و دشوار، مزیت قابل توجهی محسوب میشود.
عدم نیاز به آداپتور لوله: در این نوع اتصال، لولهها و تجهیزات بدون استفاده از آداپتورهای اضافی به یکدیگر متصل میشوند.
کاهش تنشهای مکانیکی: اتصالات فلنجی در سیستمهای بزرگ هیدرولیکی، ضربه، لرزش و فشارهای ناگهانی را به میزان قابل توجهی کاهش میدهند.
سهولت در نگهداری و تعمیرات: امکان باز و بسته شدن سریع فلنجها، فرآیند تعمیر، تعویض و بازرسی تجهیزات را آسانتر میکند.
پایداری در کاربردهای دقیق هیدرولیکی: در سیستمهای حساس، قطعات فلنجی در برابر شل شدن مقاومت بالایی دارند.
انعطافپذیری در تغییرات سیستم: با استفاده از اتصالات فلنجی میتوان بهراحتی سایز یا جنس لولهها را تغییر داد.
سهولت در کالیبراسیون و نظافت: هنگام تمیزکاری یا کالیبراسیون خطوط لوله و تجهیزات، اجزا بدون آسیب و بهسادگی از یکدیگر جدا میشوند.
این ویژگیها باعث شده است اتصالات فلنجی به عنوان گزینهای ایمن، انعطافپذیر و قابل اطمینان در بسیاری از سیستمهای صنعتی مورد استفاده قرار گیرند.
فلنجها نیز مانند سایر تجهیزات مورد استفاده در سیستمهای لولهکشی صنعتی، بر اساس استانداردهای مشخص و بینالمللی طراحی و تولید میشوند. رعایت این استانداردها موجب یکپارچگی ابعادی، افزایش ایمنی و سهولت در انتخاب و جایگزینی فلنجها در پروژههای صنعتی میگردد.
در طراحی، سایزبندی و ساخت اتصالات فلنجی، استانداردهای ASME و ASTM بیشترین کاربرد را دارند. بر این اساس:
برای فلنجهای با سایز NPS ½ تا NPS 24 اینچ از استاندارد ASME B16.5 استفاده میشود.
فلنجهای با ابعاد بزرگتر، یعنی NPS 26 تا NPS 60 اینچ مطابق استاندارد ASME B16.47 تولید میگردند.
استاندارد رایج برای متریال فلنجهای فولادی، ASTM A105 میباشد که به دلیل استحکام و قابلیت اطمینان بالا، کاربرد گستردهای دارد.
پیچ و مهرههای مورد استفاده در اتصالات فلنجی نیز باید مطابق استانداردهای ASTM A193 B7 و ASTM A193 B16 باشند تا توان تحمل نیروهای کششی و تنشهای مکانیکی را داشته باشند. همچنین آلیاژهای بهکاررفته در ساخت فلنجها ملزم به تبعیت از استانداردهای ASTM هستند که در این میان، کربن استیل ASTM A105 متداولترین آلیاژ مصرفی محسوب میشود.
بر اساس استانداردهای تعریفشده، فلنجهای فولادی در کلاسهای فشاری 150، 300، 600، 900، 1500 و 2500 دستهبندی میشوند. افزایش عدد کلاس قطعه نشاندهنده افزایش ضخامت، ابعاد و توان تحمل فشار آن است. بهطور معمول، با بالاتر رفتن کلاس فلنج، تعداد پیچ و مهرههای مورد نیاز برای اتصال نیز افزایش مییابد تا ایمنی و استحکام اتصال تضمین شود.
در صنعت پایپینگ، انواع مختلفی از فلنجها طراحی و مورد استفاده قرار میگیرند که هر یک متناسب با شرایط کاری خاص انتخاب میشوند. رایجترین انواع فلنج عبارتاند از:
فلنج رزوهای که با نام دندهای فولادی نیز شناخته میشود، بدون نیاز به جوشکاری نصب میگردد. اتصال این قطعه از طریق رزوه مادگی داخل آن و رزوه نری لوله انجام میشود. این نوع اتصال برای اتصال لولههای یکلایه، سهلایه و پنجلایه کاربرد دارد، اما استفاده از آن مستلزم ضخامت مناسب لوله است.
فلنج اسلیپ آن یا روکار، یکی از پرکاربردترین انواع اتصالات در صنایع مختلف است. این قطعات در ابعاد متنوع تولید شده و برای سیستمهایی با دبی و توان بالا مناسب هستند. در این اتصال، لوله داخل قطعه قرار گرفته و از دو طرف جوش داده میشود که اجرای آن نیازمند دقت و مهارت بالا در جوشکاری است.
فلنج لپ جوینت برای اتصالات تهکوب و با جوش لب به لب مورد استفاده قرار میگیرد. این این قطعه گزینه ای مناسب برای پروژههایی با محدودیت فضا محسوب میشود. از آنجایی که قطعه با سیال داخل لوله تماس مستقیم ندارد، امکان استفاده از قطعه فولادی کربنی با هزینه کمتر فراهم است.
فلنج ساکتولد برای لولههای با سایز کوچک و سیستمهای تحت فشار بالا ایدهآل است. در این نوع اتصال، لوله داخل فلنج قرار گرفته و با جوش ماهیچهای چندپاسه تثبیت میشود. استفاده از این قطعه برای لولههای گالوانیزه نیز بسیار رایج است.
فلنج لبهدار دارای گردنی بلندتر نسبت به سایر انواع دیگر است و به روش جوش لببهلب به لوله متصل میشود. این قطعات برای سیستمهایی با فشار و دمای بالا و تنشهای مکرر گزینهای بسیار مناسب هستند.
فلنج کور بهصورت یک دیسک یکپارچه طراحی شده و برای مسدود کردن موقت یا دائم خطوط لوله مورد استفاده قرار میگیرد.
در سطح فلنج رینگ جوینت، شیارهای مخصوصی تعبیه شده است که امکان استفاده از گسکت های فلزی را فراهم کرده و موجب آببندی دقیقتر و مطمئنتر نسبت به سایر انواع این قطعه میشود.
این تنوع در استانداردها، کلاسها و انواع این قطعات، امکان انتخاب بهینه و متناسب با شرایط عملیاتی را در پروژههای صنعتی فراهم میکند.
برای دریافت لیست قیمت و همچنین خرید فلنج و انواع اتصالات فلنجی، در گام نخست لازم است مشخصات فنی قطعات مورد نیاز خود را بهدقت تعیین کنید. این مشخصات شامل نوع، سایز، کلاس فشاری، متریال و استاندارد مورد نظر میباشد. پس از مشخص شدن جزئیات فنی، میتوانید لیست اقلام مورد نیاز خود را تهیه نمایید.
در ادامه، کافی است لیست خرید خود را در انواع پیام رسان های بست پایپ بارگذاری کنید تا کارشناسان فروش، در کوتاهترین زمان ممکن درخواست شما را بررسی کرده و جهت ارائه مشاوره تخصصی، استعلام قیمت و ثبت سفارش با شما تماس بگیرند. این فرآیند به شما کمک میکند تا خریدی دقیق، سریع و متناسب با نیاز پروژه خود داشته باشید.
فلنج اسلیپون Slip On Flange

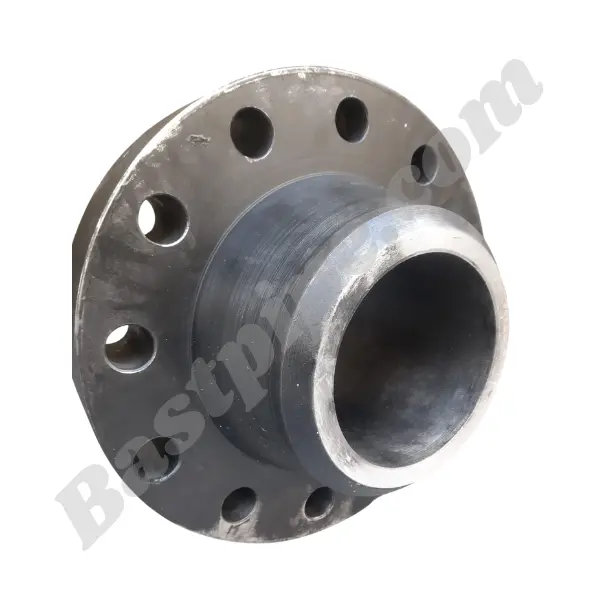

فلنج سر چاهی API 6A
