در سیستمهای هیدرولیک، انتقال روغن و سیالات تحت فشار تنها به لوله، شیلنگ و اتصالات مناسب محدود نمیشود. نحوه مهار و نگهداری خطوط نیز تأثیر مستقیمی بر ایمنی، دوام و عملکرد مجموعه دارد. لولههایی که بدون تکیهگاه مناسب نصب شدهاند، در اثر لرزش، ضربه، تغییرات فشار و حرکت تجهیزات بهمرور دچار جابهجایی، سایش یا فشار اضافی روی محل اتصالات میشوند.
به همین دلیل در طراحی و اجرای مدارهای هیدرولیکی از تجهیزات مختلفی برای ثابت نگه داشتن مسیر لولهها و شیلنگها استفاده میشود. یکی از مهمترین این تجهیزات، بست لوله هیدرولیک است که برای مهار خطوط و کاهش حرکتهای ناخواسته در مسیر لولهکشی به کار میرود. این بستها در مدلها، اندازهها و متریال مختلف تولید میشوند و انتخاب صحیح آنها باید بر اساس قطر خارجی لوله، میزان بار، شدت لرزش، شرایط محیطی و نوع نصب انجام شود.
در ادامه با ساختار، انواع، کاربردها، مزایا و نکات مهم انتخاب این تجهیزات آشنا میشویم تا بتوانید متناسب با نیاز سیستم، گزینه مناسبی انتخاب کنید.

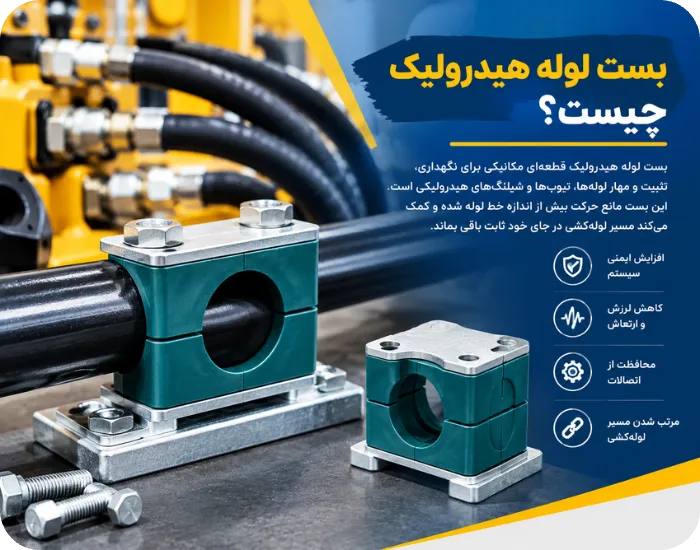

بست لوله هیدرولیک قطعهای مکانیکی برای نگهداری، تثبیت و مهار لولهها، تیوبها و در برخی کاربردها شیلنگهای هیدرولیکی است. این قطعه مانع حرکت بیش از اندازه خط لوله شده و کمک میکند مسیر لولهکشی در جای خود ثابت باقی بماند.
در بسیاری از سیستمهای صنعتی، بست از دو نیمه تشکیل میشود که لوله بین آنها قرار میگیرد. بخش داخلی معمولاً از متریالی مانند پلیپروپیلن، پلیآمید یا سایر مواد مناسب ساخته میشود و قسمتهای فلزی مانند پیچ، صفحه نگهدارنده و پایه وظیفه اتصال مجموعه به سازه را بر عهده دارند. استفاده از بخش پلیمری علاوه بر ایجاد نگهداری مناسب، میتواند به کاهش انتقال لرزش و ضربه از لوله به سازه کمک کند.
یکی از استانداردهای شناختهشده در این حوزه DIN 3015 است که خانوادهای از بستهای مخصوص خطوط لوله را در سریهای مختلف پوشش میدهد. این استاندارد شامل مدلهای استاندارد، سنگین و دوقلو است و برای شرایط مختلف نصب مورد استفاده قرار میگیرد.
فشار بالای سیال، پالسهای ایجادشده در مدار، روشن و خاموش شدن تجهیزات و لرزش ماشینآلات میتواند باعث حرکت لولهها شود. اگر این حرکات کنترل نشوند، به مرور زمان فشار مکانیکی بیشتری به اتصالات وارد خواهد شد.
استفاده از بست مناسب چند مزیت مهم دارد:
خطوط هیدرولیکی معمولاً در محیطهایی کار میکنند که لرزش بخشی از شرایط عادی دستگاه است. بست مناسب باعث محدود شدن حرکت لوله شده و از انتقال بیش از اندازه ارتعاش جلوگیری میکند.
حرکت مداوم یک لوله در برابر بدنه دستگاه یا سایر قطعات میتواند باعث ایجاد سایش شود. مهار صحیح مسیر، احتمال تماس و اصطکاک ناخواسته را کاهش میدهد.
یکی از مهمترین دلایل استفاده از این تجهیزات، کاهش بار اضافی واردشده به اتصالات، زانوها، شیرها و سایر اجزای مدار است. در واقع بست مناسب باعث میشود وزن و حرکت خط لوله مستقیماً به محل اتصال منتقل نشود. منابع فنی نیز بر اهمیت قرار دادن تکیهگاه در نزدیکی نقاطی مانند خمها و شیرها تأکید میکنند.
علاوه بر مسائل فنی، استفاده از بست باعث میشود خطوط هیدرولیک منظمتر و قابل دسترستر نصب شوند. این موضوع در زمان سرویس، بازرسی و تعمیرات نیز اهمیت زیادی دارد.
به طور کلی انواع بست فلزی، اساس طراحی، میزان تحمل بار، تعداد خطوط قابل مهار و روش نصب در مدلهای مختلفی تولید میشوند. انتخاب بین این مدلها باید با توجه به شرایط واقعی پروژه انجام شود.
مدلهای استاندارد برای بسیاری از کاربردهای معمول هیدرولیکی و صنعتی گزینه مناسبی هستند. این مدلها معمولاً برای خطوطی با بار مکانیکی معمول مورد استفاده قرار میگیرند و در قطرهای مختلف قابل تهیه هستند.
یکی از ویژگیهای این سری، ساختار نسبتاً ساده و امکان استفاده از پایههای مختلف برای نصب است. بستهای استاندارد DIN 3015 Part 1 در طیف گستردهای از قطرهای خارجی لوله ارائه میشوند.
زمانی که خط لوله قطر بیشتر، وزن بالاتر یا شرایط کاری سختتری دارد، استفاده از سری سنگین میتواند انتخاب مناسبتری باشد. این مدلها برای بارهای مکانیکی بالاتر و محیطهایی که لرزش و ضربه بیشتری وجود دارد طراحی شدهاند.
در استاندارد DIN 3015، سری Heavy با Part 2 شناخته میشود و نسبت به سری استاندارد برای شرایط بارگذاری شدیدتر کاربرد دارد.
در برخی دستگاهها چند خط هیدرولیک به صورت موازی در کنار یکدیگر قرار دارند. در چنین شرایطی استفاده از بست دوقلو یا Twin میتواند باعث شود دو خط به شکل مرتب و فشرده در کنار هم مهار شوند.
این نوع طراحی علاوه بر صرفهجویی در فضای نصب، به مرتب شدن مسیر لولهها نیز کمک میکند. سری Twin در استاندارد DIN 3015 تحت Part 3 قرار میگیرد.
جنس بست یکی از مواردی است که نباید هنگام خرید نادیده گرفته شود. شرایط محیطی، دما، میزان لرزش و احتمال تماس با مواد شیمیایی میتواند روی انتخاب متریال مناسب تأثیر بگذارد.
در بسیاری از مدلها از پلیپروپیلن یا پلیآمید برای قسمت نگهدارنده استفاده میشود. این مواد به دلیل وزن مناسب، مقاومت قابل قبول و توانایی جذب بخشی از ارتعاشات در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرند. در کنار آنها، مدلهایی با بدنه آلومینیومی و اجزای فلزی مختلف نیز وجود دارند.
در محیطهای خورنده نیز جنس قطعات فلزی اهمیت بیشتری پیدا میکند. برای مثال در برخی مدلها امکان استفاده از فولاد ضدزنگ یا پوششهای ضدخوردگی برای اجزای فلزی وجود دارد. بنابراین بهتر است انتخاب متریال صرفاً بر اساس قیمت انجام نشود.

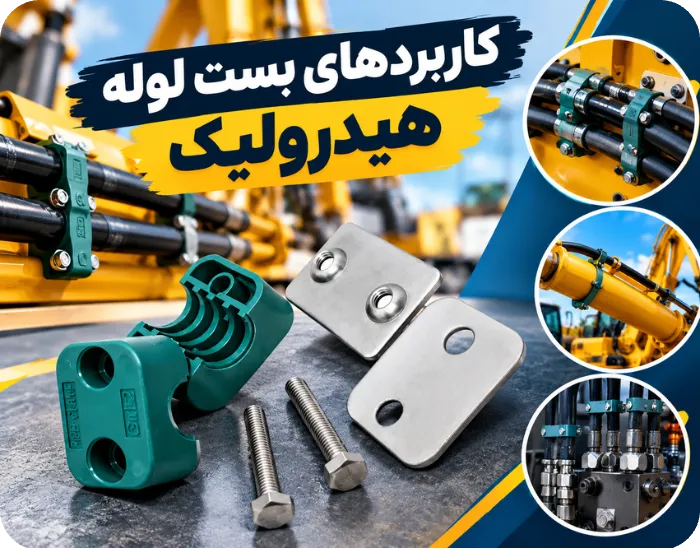

این تجهیزات در طیف گستردهای از صنایع و ماشینآلات مورد استفاده قرار میگیرند. از جمله مهمترین کاربردهای آنها میتوان به موارد زیر اشاره کرد:
گستردگی کاربرد این تجهیزات باعث شده است که بستها در ابعاد، سریها و متریال مختلف در بازار عرضه شوند.
قبل از خرید بهتر است مشخصات خط و محیط نصب را به صورت کامل بررسی کنید. قطر خارجی لوله، تعداد خطوط، نوع نصب، میزان لرزش، وزن خط، شرایط دمایی و محیطی از مهمترین مواردی هستند که باید مشخص شوند.
همچنین اگر قرار است تعداد زیادی بست در یک پروژه نصب شود، بهتر است همه اجزای مورد نیاز مانند بدنه بست، پیچ، صفحه، پایه یا ریل از ابتدا مشخص شوند تا هنگام اجرا با کمبود قطعات مواجه نشوید.
برای بررسی گزینههای موجود و مقایسه مدلها میتوانید ابتدا قیمت بست لوله هیدرولیک را بررسی کنید و سپس بر اساس قطر لوله و شرایط نصب، مدل مناسب را انتخاب نمایید.
هنگام خرید بست فلزی لوله به چه نکاتی توجه کنیم مطالعه نمایید
بست لوله هیدرولیک یکی از اجزای کوچک اما مهم در اجرای اصولی سیستمهای انتقال سیال است. وظیفه آن فقط نگه داشتن لوله در یک نقطه مشخص نیست؛ بلکه با کنترل حرکت، کاهش لرزش و جلوگیری از وارد شدن فشار اضافی به اتصالات، به افزایش پایداری و طول عمر سیستم کمک میکند.
انتخاب درست این تجهیزات باید بر اساس قطر خارجی لوله، میزان بار، شدت لرزش، دمای کاری، شرایط محیطی و روش نصب انجام شود. سریهای استاندارد، سنگین و دوقلو نیز امکان انتخاب گزینه مناسب برای کاربردهای مختلف را فراهم میکنند.
در نهایت، خرید ارزانترین مدل همیشه بهترین تصمیم نیست. یک بست با کیفیت و متناسب با شرایط سیستم میتواند از آسیبهای بعدی به لوله، اتصالات و تجهیزات جلوگیری کند و هزینههای تعمیر و نگهداری را کاهش دهد. بنابراین بهتر است قبل از خرید، مشخصات فنی خط بهطور دقیق بررسی شده و بست متناسب با شرایط واقعی کار انتخاب شود.
