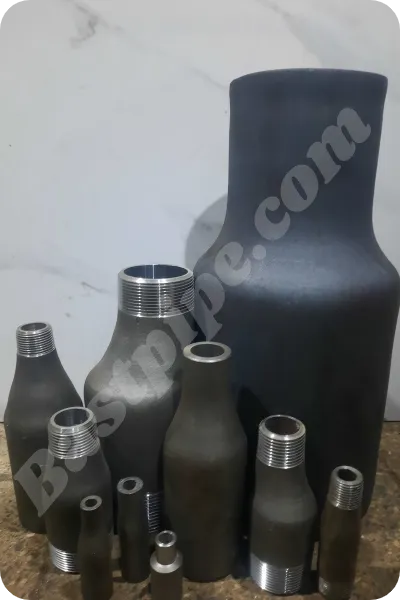

سوئیچ نیپل Swage Nipple چیست؟
Swage Nipple سوئیچ نیپل یکی از اتصالات فشاز قوی پرکاربرد در سیستمهای پایپینگ است. این قطعه عملکردی مشابه کاهندهها دارد و برای اتصال دو خط لوله با قطرهای متفاوت مورد استفاده قرار میگیرد. این قطعه امکان تغییر سایز مسیر جریان را بهصورت ایمن، دقیق و استاندارد فراهم میکند و نقش مهمی در یکپارچگی و آببندی صحیح خطوط لوله ایفا میکند.
Swage Nipple در دو نوع هممرکز (Concentric) و غیرهممرکز (Eccentric) تولید میشود تا متناسب با شرایط طراحی و محدودیتهای نصب، انتخاب مناسبی در اختیار مهندسان قرار دهد.
از نظر نوع اتصال نیز این سوییج نیپل در سه مدل مختلف عرضه میگردد:
-
جوشی لب به لب (Butt Weld)
-
سوکتی (Socket Weld)
-
رزوهای (Threaded)
تنوع در نوع طراحی و روش اتصال باعث شده Swage Nipple سوییج نیپل در صنایع نفت، گاز، پتروشیمی و سایر سیستمهای انتقال سیالات، بهعنوان راهکاری مطمئن و کاربردی مورد استفاده قرار گیرد.
سوییج نیپل رزوهای (Threaded Swage Nipple)
سوئیچ یا سوییج نیپل رزوهای نوعی اتصال کاهنده است که همان طور که از نام آن پیداست، در یک یا هر دو انتهای خود دارای رزوه میباشد. رزوهکاری این قطعه معمولاً مطابق با استاندارد ANSI B 1.20.1 انجام میشود تا از تطابق کامل با الزامات فنی سیستمهای پایپینگ اطمینان حاصل گردد.
این فیتینگ بهطور ویژه برای اتصال به لولههای دارای رزوه NPT طراحی شده است. از این رو امکان ایجاد اتصال مطمئن، آببند و استاندارد را فراهم میکند. در شرایطی که سوئیچ نیپل تنها در یک سمت دارای رزوه باشد، انتهای دیگر آن بهصورت جوشی لب به لب (Butt Weld) به خط لوله متصل میشود. این ساختار ترکیبی، انعطافپذیری بیشتری در طراحی و اجرا ایجاد کرده و امکان اتصال خطوط با سایزهای متفاوت را در موقعیتهای مختلف فراهم میسازد.
سوئیچ نیپل صاف (Plain Swage Nipple)
سوئیچ نیپل صاف نوعی اتصال کاهنده است که در انتهای خود سطحی صاف و بدون رزوه دارد. این طراحی زمانی کاربرد دارد که اتصال قطعه به یک فیتینگ Socket Weld مدنظر باشد و نیاز به جوشکاری مطمئن و استاندارد وجود داشته باشد.
در این مدل، اتصال از طریق جوش ساکت ولد انجام میشود و فرآیند نصب آن مطابق با استاندارد ASME/ANSI B16.11 صورت میگیرد. استفاده از سوییج نیپل صاف در سیستمهای پایپینگ، بهویژه در خطوطی که استحکام بالا و آببندی دقیق اهمیت دارد، گزینهای قابلاعتماد و مهندسیشده محسوب میشود.
این نوع اتصال با فراهمکردن یکپارچگی مناسب در محل جوش، نقش مؤثری در افزایش دوام و ایمنی خطوط انتقال سیالات ایفا میکند.
سوئیچ نیپل جوشی (Butt Weld Swage Nipple)
سوئیچ نیپل جوشی یا Bevel BW در دو انتهای خود دارای لبه پخخورده (Bevel) است تا امکان اتصال بهصورت جوش لب به لب (Butt Weld) را فراهم کند. طراحی این پخ مطابق با استاندارد ANSI B16.25 انجام میشود. استانداردی که الزامات آمادهسازی انتهای لوله و نحوه اجرای جوش لب به لب را مشخص میکند.
این نوع اتصال به دلیل ایجاد پیوستگی کامل در مسیر لوله، استحکام مکانیکی بالا و آببندی مطمئن، در خطوط با فشار و دمای بالا کاربرد گستردهای دارد.
با این حال، هنگام انتخاب سوئیچ نیپل جوشی لازم است شرایط عملیاتی سیستم از جمله فشار کاری، دما و میزان ارتعاشات بهدقت بررسی شود تا عملکرد ایمن و پایدار مجموعه تضمین گردد.
استانداردهای Swage Nipple
در طراحی و انتخاب Swage Nipple رعایت استانداردهای معتبر صنعتی از اهمیت بالایی برخوردار است. بهطور کلی، ضخامت این اتصال باید متناسب و همرده با ضخامت لوله مورد استفاده انتخاب شود تا یکپارچگی مکانیکی و ایمنی سیستم حفظ گردد.
ابعاد و الزامات ساخت سوئیچ نیپل بر اساس استانداردهای BS 3799 و MSS SP-95 تعیین میشود. این استانداردها مشخصات مربوط به اندازهها، تلرانسها و ویژگیهای فنی اتصالات فورجشده را ارائه میدهند.
همچنین برای تعیین ضخامت اسمی و رده لوله (Schedule)، از استاندارد ANSI B36.10 استفاده میشود که مرجع اصلی ابعاد و ضخامت لولههای فولادی کربنی بهشمار میرود.
رعایت این استانداردها تضمین میکند که Swage Nipple از نظر ابعادی، استحکام و عملکرد، با سایر اجزای سیستم پایپینگ کاملاً هماهنگ باشد و در شرایط عملیاتی مختلف، عملکردی ایمن و قابلاعتماد ارائه دهد.

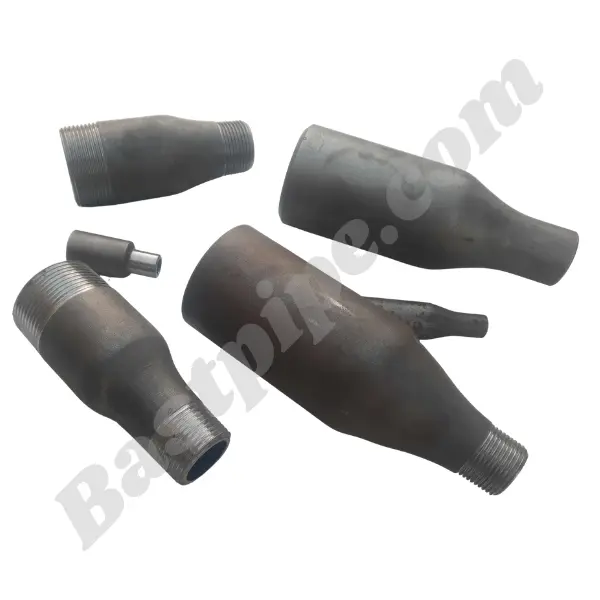

قیمت خرید سوئیچ نیپل در فروشگاه بست پایپ
قیمت سوئیچ نیپل در فروشگاه بست پایپ بر اساس مشخصات فنی و شرایط سفارش تعیین میشود. از آنجا که این قطعه در انواع رزوهای، صاف (Socket Weld) و جوشی (Butt Weld) و در سایزها و ردههای مختلف تولید و عرضه میشود، قیمت نهایی وابسته به عوامل متعددی خواهد بود.
از مهمترین فاکتورهای تأثیرگذار بر قیمت میتوان به موارد زیر اشاره کرد:
-
نوع اتصال (رزوهای، ساکت ولد یا جوشی لب به لب)
-
سایز و رده (Schedule)
-
جنس متریال (فولاد کربنی، استنلس استیل، آلیاژی و …)
-
استاندارد ساخت و برند تولیدکننده
-
نوسانات بازار مواد اولیه و ارز
فروشگاه بست پایپ با تأمین سوئیچ نیپل مطابق با استانداردهای معتبر صنعتی، تلاش میکند محصولات را با کیفیت تضمینشده و قیمت رقابتی عرضه کند. به منظور دریافت قیمت دقیق و بهروز، پیشنهاد میشود مشخصات فنی موردنظر خود را اعلام نمایید تا کارشناسان فروش، پیشفاکتور رسمی و مشاوره تخصصی متناسب با پروژه شما ارائه دهند.
برای استعلام قیمت و ثبت سفارش، میتوانید از طریق تماس تلفنی یا ارسال درخواست خرید با واحد فروش بست پایپ در ارتباط باشید.
